Schutzklasse I (Schutzmaßnahme mit Schutzleiter)

Schutzklasse-1.jpgBild 1

Jedes elektrische Betriebsmittel das mit einem Schutzleiter ausgestattet ist gehört zur Schutzklasse I. Durch den Anschluss des Schutzleiters an das Gehäuse des Betriebsmittels wird erreicht, dass im Fehlerfall ein eventueller Fehlerstrom über den Schutzleiter zum Erdpotential abgeführt wird.

Befindet sich in dem Stromkreis in dem das Betriebsmittel angeschlossen ist, ein FI-Schutzschalter, so löst dieser aus, bevor eine gefährliche Berührspannung auftitt.


Der Schutzleiter hat die Bezeichnung PE (Protection Earth: Schutzleiter) und die Aderisolation hat eine grün/gelbe Farbkennzeichnung.

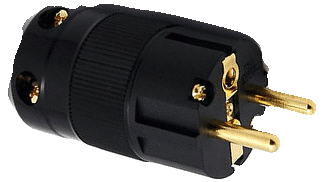

Betiebsmittel der Schutzklasse I lassen sich am Stecker erkennen. Dieser unterscheidet sich zu dem der Schutzklasse II durch die Form und den Schutzleiteranschluss (Bild 2). Des weiteren ist jedes Betribsmittel dieser Art mit dem Symbol der Schtzklasse I kennzuzeichnen (Bild 1).

Schukostecker.gifBild 2
